Dodge D-Flex 套筒式联轴器

道奇D-Flex联轴器配有模塑的、无需润滑的EPDM橡胶、氯丁橡胶、或热塑性聚酯型弹性材料制成的可更换弹性体。联轴器可作三种挠性运动,可调整扭矩偏差、角度偏差和平行度偏差及轴端浮动。

  • 产品特点

Dodge D-Flex 套筒式联轴器产品分类:



▲ J 型联轴器:经济型J型联轴器提供四种尺寸的产品.J型联轴器采用定制孔的压铸法兰,由两个固定螺钉锁紧,大限度将法兰固定到轴上。此外还提供三元乙丙橡胶或氯丁橡胶弹性体作为选择。

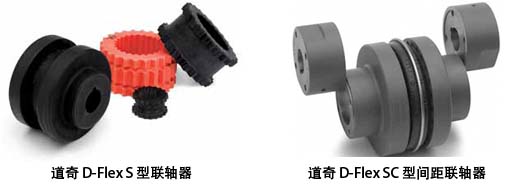

▲ S 型联轴器:S型联轴器特性:高强度的铸铁法兰,定制孔间隙配合设计,动平衡符合,在泵类应用中实现平稳运行。将一个固定螺钉安装到键槽上,另一个安装在65°位置,实现法兰与轴之间良好的连接。S型联轴器可提供三元乙丙橡胶、氯丁橡胶、或热塑性聚酯型弹性体作为选择。



▲ B 型联轴器:B型联轴器由高强度铸铁制成,及QD锥套实现与轴之间的连接,B型联轴器可提供三元乙丙橡胶或者氯丁橡胶弹性体作为选择。



▲ SC 型联轴器:按标准进行动平衡调试,SC型间距型联轴器可适应广泛的轴间距离。中间联轴节容易拆卸,方便进行维护工作。此外,无论是粗镗孔还是间隙配合精制孔,轴轮毂上的台阶,便于在安装过程中进行对准工作。






D-Flex 联轴器标准和公制额定值*

型号 规格 可达扭矩 每100RPM功率


可达
转速

可达
孔径
允许的
可达偏差
(角度)
  允许的
可达偏差
(平衡度)
 允许的
可达偏差
(轴端浮动)
In-lbs  N-m  HP/100

kW/100

Inch mm  Inch    mm  Inch  mm
D-Flex
J 型法兰
3J
–6J
 450 51 0.71 0.53  9,200 1.375  34  1˚   0.010-
0.062
0.254 –
1.574
0.03 –
0.125
 0.762 –
3.175
 三元乙丙
橡胶或
者氯丁
橡胶套筒
D-Flex
S 型法兰
5S
–16S
47,250  5,338 74 55  7,600  6.00  140 0.010–
0.062
0.254–
1.574
0.03–
0.125
0.762–
3.175
热塑性聚
酯型弹性
体套筒
D-Flex S
型法兰
6S
–16S
 72,480 8,189 115  85  6,000  5.00   127  0.25˚  0.010–
0.035
 0.254–
0.889
0.06–
0.125
 1.524–
3.175
