膜片式联轴器

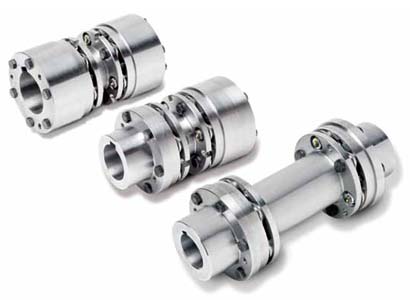

道奇膜片式联轴器提供业界优秀的扭矩性能和偏差校正能力,从而提高了产品可靠性及其使用寿命。膜片式联轴器具有高扭矩、高转速、良好的纠偏能力和免维护等特点,因此成为石油和天然气行业中泵及压缩机应用的选择。

  • 产品特点
  • 产品应用

道奇膜片式联轴器


使用寿命更长,可靠性更高


道奇膜片式联轴器提供业界良好的扭矩性能和偏差校正能力,从而提高了产品可靠性及其使用寿命。膜片式联轴器具有高扭矩、高转速、良好的纠偏能力和免维护等特点,因此成为石油和天然气行业中泵及压缩机应用的首选。——道奇膜片式联轴器均满足该标准。除了高扭矩和良好的纠偏能力,道奇膜片式联轴器还提供大轮毂选件,以此减小尺寸,节约成本,同时在运行过程中,可以使用频闪灯来进行膜片检查以预防意外停机。



膜片式联轴器标准和公制额定值*

型号 规格 可达扭矩 每100RPM功率


可达
转速

可达
孔径
允许
的可达偏差
(角度)
  允许的
可达偏差
(平衡度)
 允许的
可达偏差
(轴端浮动)
In-lbs N-m HP/100

kW/100

Inch

mm Inch

 mm

 Inch mm
膜片式
联轴器(标准)
94-310 177,000 20,000 280 209 9,100/22,700**  7.88  200  1° - 1.5° 0.107 2.714 0.224 5.70
膜片式
联轴器(定制)
 333-702 2,292,000 259,000 3636 2712 1,360/3,400** 15.25 385  0.5° - 1° N/A N/A 0.299   7.60






竞争者的膜片几何设计


许多膜片式联轴器市场竞争者采用如下膜片形状,其外径是贝壳状,内周是圆形。如图1所示,单一贝壳状设计使材料沿“螺栓中心轴”分布不均匀,这将对扭矩额定值和纠偏能力造成不利影响。图1显示了螺栓孔附近和外周螺栓孔间的峰值应力区域(以红色显示),造成扭矩额定值降低。此外,沿“螺栓中心轴”的材料分布不均匀在运行期间将大幅降低纠偏能力。







道奇膜片几何设计

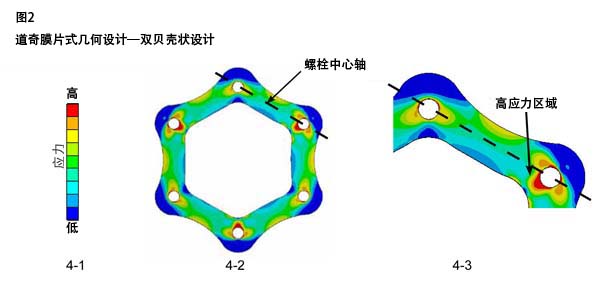

道奇膜片式联轴器使用了新的膜片形状,即双贝壳形状设计,这使沿“螺栓中心轴”的材料分布均匀。图2显示出膜片式内高应力区域数量大幅减少,高应力区域被限制到螺栓孔周围的一小片区域。同时,道奇膜片式图形内显示的峰值应力比竞争者的峰值应力小些,这使得扭矩平均增加。此外,沿“螺栓中心轴”的材料分布均匀也使联轴器的纠偏能力达到较大。业内优秀的扭矩额定值和纠偏能力终会获得更长的联轴器使用寿命,实现更可靠运行并降低意外停机时间。


泵系统方案



道奇膜片式联轴器的性能广泛,可用于泵类应用中。ABB变频器、电机和Baldor • Reliance电机的可靠性和长使用寿命,使得它们已经成为石油和天然气行业的应用。将道奇膜片式联轴器、ABB或Baldor • Reliance电机以及ABB驱动器打包,石油和天然气用户即可轻松获得相同的可靠性和更长使用寿命的完整泵驱动系统。
