蛇形弹簧联轴器

道奇Grid-Lign联轴器可提供多种尺寸和间距型产品。联轴器由两个钢轮毂,一个蛇形弹簧,两个密封件和一个端盖组成。联轴器的通用型设计适用于电机或减速器输出轴的连接,速度可达6000RPM。

  • 产品特点
  • 产品应用

道奇 Grid-Lign联轴器



▲ 结构紧凑,扭矩高
     道奇Grid-Lign联轴器可提供多种尺寸和间距型产品。联轴器由两个钢轮毂,一个蛇形弹簧,两个密封件和一个端盖组成。联轴器的通用型设计适用于电机或减速器输出轴的连接,速度可达6000RPM。道奇Grid-Lign联轴器还提供间距型设计,尺寸到1200T。间距型轮毂即可单独作为间距型联轴器使用,也可用于制动盘或制动鼓的联接。



▲ 锥形蛇簧弹性体
     道奇Grid-Lign联轴器的锥形蛇簧采用高强度弹簧钢制成。该设计有助于抵抗振动和缓冲冲击载荷。此外,该设计使得产品在轻负载、正常负载和冲击载荷条件下都能够均匀接触,延长产品使用寿命。



▲ 高扭矩输出
     道奇Grid-Lign联轴器可传递的扭矩可达800000N-m。无论是地面还是矿下输送,用户均可在输送机应用中选定一款适用的道奇Grid-Lign联轴器规格。



Grid-Lign 联轴器标准和公制额定值*


型号 规格 可达扭矩 每100RPM功率


可达
转速

可达
孔径
允许
的可达偏差
(角度)
  允许的
可达偏差
(平衡度)
 允许的
可达偏差
(轴端浮动)
In-lbs  N-m  HP/100

kW/100

Inch mm  Inch    mm  Inch  mm
Grid-Lign TL 联轴器 1020T – 1130T 44,800 12,428 71 53 6,000  3.9375 110    0.5˚ 0.012 0.304 0.375 9.525
Grid-Lign
Str Bor 联轴器
1020T – 1200T 1,650,000 186,417 2618 1952 6,000 13.00 360  0.5˚ 0.012 0.304 0.375  9.525
Grid-Lign S
系列联轴器
150 - 480  7,080,585 800,000 11234 8376 320 21.85 555 偏差详细信息请咨询道奇工程技术人员

*表中所列数据代表整个产品系列的相关数据,额定值取决于联轴器尺寸。在选型中可参阅道奇技术目录和正确的选型方法,或联系应用工程师寻求帮助。

系统方案设计


道奇Grid-Lign联轴器适用于各种行业的输送机、泵和风扇应用场合。如采矿、集料、发电、石油、天然气、钢铁和造纸业。

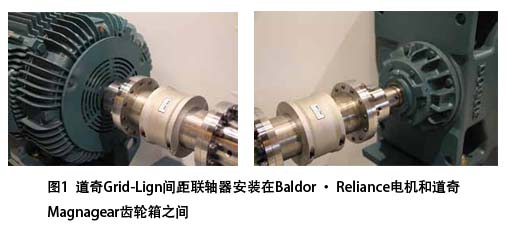

ABB、葆德电气、道奇产品线的广度和深度为用户提供了一站式电气和机械动力传输产品(例如控制器、变频器、电机、联轴器、减速器、轴承和输送机带轮)。如图1所示,ABB或葆德电机、道奇联轴器和减速器可以简单的组合为完整的系统解决方案。




定制系统能力


Baldor • Reliance和道奇具有几十年从事定制输送机驱动系统设计的经验,我们将ABB,Baldor • Reliance和道奇产品集成,为用户提供用于散料输送的完整、量身定制的驱动系统解决方案,客户将获得供应商提供的控制器、变频器、电机、齿轮箱、联轴器、轴承、输送机滚筒和驱动组件。如下图2所示,用于输送应用过程中复杂的成套驱动系统是道奇的核心竞争力。采矿、集料、发电、石油和天然气、钢铁、造纸和一般工业用户均可使用道奇产品,从中获益,道奇是这些行业用户值得信赖的应用设计供应商。
